KD 薄肉ベアリング

KD180AR0/CP0/XP0 薄肉ベアリング

寸法: 18"×19"×0.5"
材料: 軸受鋼
中国 GCr15, Europe 100Cr6, 日本 SUJ2, USA AISI E52100

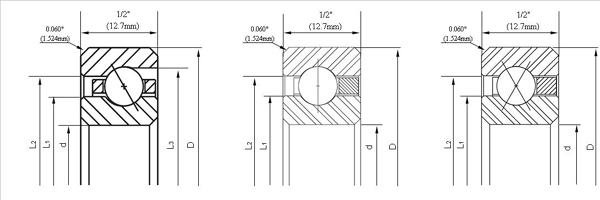

構造: A=アンギュラ, C=ラジアル, X=四点接触
保持器: 銅合金/ナイロン
説明
呼び番号 寸法 基本定格荷重(N) 質量
TYPE  A TYPE C & X TYPE X
(inch/mm) ラジアル 軸方向 ラジアル 軸方向
d D Cor Cr Cor Cr Cor Cr Cor Cr (kg)
YKD040 4 5 15780 6580 45610 18940 13690 6270 34230 15650 0.366
101.6 127
YKD042 4.25 5.25 16670 6800 48140 19650 14180 6400 35470 16000 0.386
107.95 133.35
YKD045 4.5 5.5 17560 7020 50670 20310 15200 6710 38010 16760 0.405
114.3 139.7
YKD047 4.75 5.75 18450 7290 53210 20980 15690 6850 39290 17160 0.426
120.65 146.05
YKD050 5 6 19290 7510 55740 21650 16710 7160 41830 17870 0.454
127 152.4
YKD055 5.5 6.5 21070 7960 60810 22940 18230 7560 45610 18940 0.485
139.7 165.1
YKD060 6 7 22800 8400 65880 24180 19780 8000 49430 19960 0.526
152.4 177.8
YKD065 6.5 7.5 24580 8800 70940 25430 21290 8400 53210 20980 0.566
165.1 190.5
YKD070 7 8 26310 9200 76010 26630 22800 8800 57030 21960 0.606
177.8 203.2
YKD075 7.5 8.5 28090 9650 81080 27780 24310 9160 60810 22940 0.65
190.5 215.9
YKD080 8 9 29830 10050 10050 28940 25830 9560 64630 23870 0.694
203.2 228.6
YKD090 9 10 33340 10800 10800 31160 28890 10310 72230 25740 0.78
228.6 254
YKD100 10 11 36850 11560 11560 33340 31920 10980 79830 27520 0.853
254 279.4
YKD110 11 12 40360 12270 12270 35380 34980 11690 87430 29200 0.934
279.4 304.8
YKD120 12 13 43870 12980 12980 37430 38010 12360 95030 30890 1.02
304.8 330.2
YKD140 14 15 50900 14310 14310 41290 44090 13650 110240 34090 1.24
355.6 381
YKD160 16 17 57920 15600 15600 45030 50180 14890 125440 37160 1.41
406.4 431.8
YKD180 18 19 64940 16850 16850 48580 56230 16050 140640 40140 1.58
457.2 482.6
YKD200 20 21 71970 18050 18050 52050 62320 17200 155840 42980 1.75
